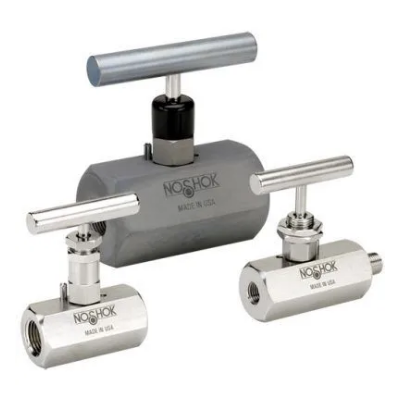

VÁLVULA DE INSTRUMENTACIÓN
INSTRUMENTATION VALVE
Usos comunes:
Control preciso de flujo en líneas de proceso.
Aislamiento de instrumentos (manómetros, transmisores).
Purga, muestreo o calibración de sistemas.
Características:
1. Tamaños pequeños (¼” a 1”).
2. Alta precisión y confiabilidad.
3. Materiales resistentes a la corrosión (acero inoxidable, monel, hastelloy).
4. Conexiones roscadas, de compresión o soldadas.
VARIACIONES
Válvula de aguja (needle valve): control fino de flujo.
Válvula de bola miniatura: apertura/cierre rápido.
Válvula de diafragma: para gases o fluidos corrosivos.
Válvula manifold: múltiples válvulas en un solo bloque (usadas con transmisores de presión).

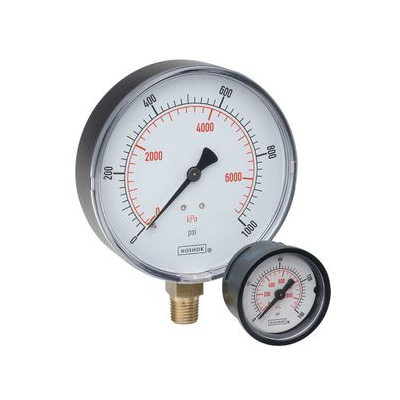

MANOMETRO
PRESSURE GAUGE
Usos comunes:
Medición de presión en sistemas hidráulicos, neumáticos y de proceso.
Seguridad y monitoreo.
Características:
1. Escalas variadas (psi, bar, etc.).
2. Carátula analógica o digital.
3. Relleno de glicerina para amortiguación.
VARIACIONES
Bourdon, diferencial, cápsula, con glicerina.

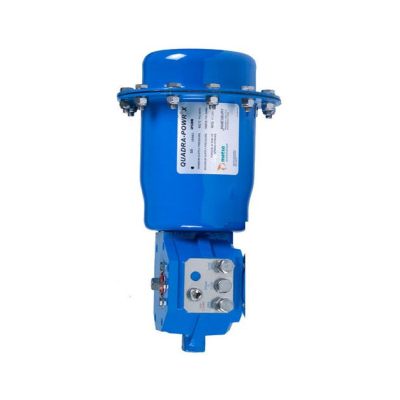

ACTUADOR
ACTUATOR
Usos comunes:
Automatización de válvulas.
Control remoto de procesos.
Características:
1. Eléctricos, neumáticos o hidráulicos.
2. Indicadores de posición.
3. Sistemas de seguridad (fail-safe).
VARIACIONES
Lineales, rotativos, con retorno por resorte.

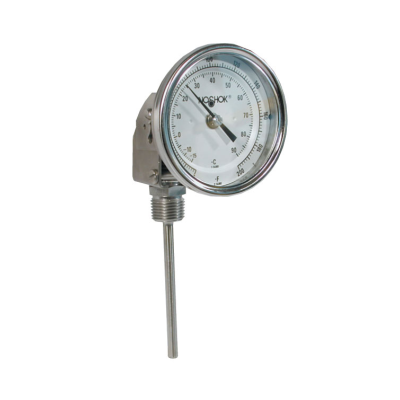

TERMÓMETRO
THERMOMETER
Usos comunes:
Medición de temperatura en procesos térmicos.
Control de condiciones operativas.
Características:
1. Escalas en °C, °F.
2. Lectura directa o remota.
3. Materiales resistentes a medios agresivos.
VARIACIONES
Bimetálicos (industria general).
De gas o líquido (alta precisión).
Digitales (con sensores tipo RTD o termopar).

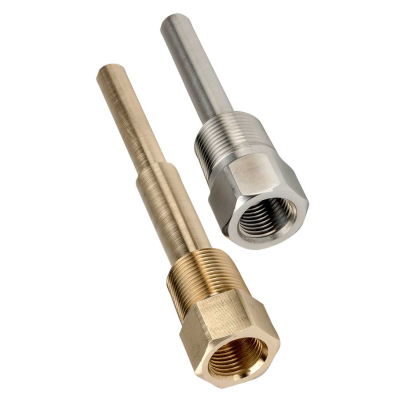

TERMOPOZO
THERMOWELL
Usos comunes:
Protección de sensores de temperatura.
Instalación segura en tuberías presurizadas.
Características:
1. Tubo metálico que aísla el sensor del medio.
2. Facilita mantenimiento sin detener el proceso.
3. Materiales: acero inoxidable, monel, hastelloy.
VARIACIONES
Recto, cónico, escalonado.
Con rosca, brida o soldadura.
Según norma ASME PTC 19.3 TW-2016 (diseño y cálculo).
